Øvre Lerkedammen

[Fiskesmurf]

Da får jeg vel starte en prosjekttråd her jeg også da.
Mange, eller kanskje de fleste har vel allerede sett min tråd på andre forum, men det vil vel komme flere nye her etter hvert som kanskje ikke har sett den.

Nesten i hele mitt voksne liv har jeg ønsket meg å lage fiskedam i hagen. Problemet har bare vært at...jeg tidligere ikke har hatt min egen hage å lage en dam i...hehe

I 2004 ble første delen av drømmen til virkelighet... Da kjøpte vi vårt eget hus.

Dette huset ble bygget i 1968 og har trengt en real oppussning, så de første årene har nå gått med til å oppgradere huset.
Både innvendig og utvendig var det et ganske stort behov, og hagen har også hatt sitt behov.
Gresset var en eneste stor mosedott og det fantes ikke en eneste blomst her.

Nå begynner det å ligne en ok hage, men nå tar fiskedam-ønsket helt overhånd.
Salg av et par biler har finansiere prosjektet.

Har nå brukt masse tid på prosjektering, og etter hvert som jeg har fått masse tips og lærdom fra andre har planene endret seg en god del fra jeg startet prosjekteringen.

Ut i fra mine skisser så ser det ut til at dammen vil bli på ca. 35-40.000liter med to bunndren og floating skimmer.

Filteret vil bli av typen ERIC som er utviklet av engelske Peter Wadington.

I planene for dammen skal det også bygges nytt gjærde rundt hagen, og det også kommer til å bli et ganske stort prosjekt.
Min kone er fra Filippinene, og planen er at hennes bror skal bygge metallseksjonene der nede og sende de opp hit til Norge.

Derfor har jeg også tegnet inn dette nye gjerdet inn i tegningene for dammen.

OK.. Nok preke...

Her kommer det noen bilder av vår hage slik det så ut før jeg begynte å grave?



[Fiskesmurf]

Så noen tegninger fra prosjekteringen av dammen...



[Arne]

Jeg har ikke sett dette før, og det skal bli artig å følge med... Ullensaker er ikke lenger unna enn at jeg kan komme og ta en liten titt over gjerdet en dag ;-)



[Tommy]

Har fulgt med på prosjektet ditt, og det er skikkelig gjennomført!!



[Fiskesmurf]

Tråden min har ligget lenge på både NA og G.net...hehe

Det er bare å komme når som helst Arne...
Det gjelder også andre som har lyst til å komme å titte...
Selv om dammen er under konstruksjon, så kan det jo være interessant å se hvordan ting blir gjort også før alt blir dekket til av planter, vann, bunnstoff og alt mulig...
Bare å si i fra, så blir vi enige om en dag som passer.

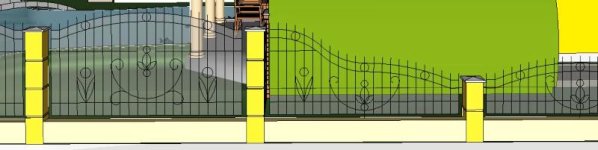

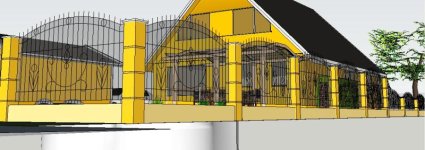

Som sagt så er gjerdet også med i prosjekteringen.
Det er planlagt å bli påbegynt så fort som mulig etter at dammen er ferdig.



Inspirasjonen til gjerdet har jeg som nevnt funnet i Filippinene hvor det finnes slike gjerder over alt...

Her holder broder'n til kona og maler gjerdet sitt som han har laget helt selv.
Det blir han som skal lage metallseksjonene til gjerdet vårt også.

Gjærdet vårt vil bli noe slankere og nettere enn det han har laget til seg selv.
Spesiellt søylene og sålen skal jeg lage slankere.
Høyden skal bli 150cm...



[Fiskesmurf]

Så ble det skaffet en 3 tonns gravemaskin og hullet ble graved...



[Fiskesmurf]

Når hullet var ferdig gravd laget jeg tak over hullet så jeg ble så uavhengig av været som mulig.

Jeg begynte å grave hullet 3.oktober '09, så vinteren var like rundt hjørnet.
Jeg hadde ikke fått gjort mye før nå i dag om det ikke hadde bygget dette taket.
Fikk jobbet i dammen helt frem til 21.desember, men da ble det for kaldt å holde på nedi der.
Hadde fint klart å holde arbeidstemperatur, men ville blitt for dyrt å holde varmen mens mørtel og greier herdet etter arbeidet.



[Tommy]

Floating skimmer..hvordan overflateskimmer er det?



[Øivind i Tropex]

Det er ikke den største men sansynligvis en av Norges mest omfattende koidam du bygger.
Jeg kjenner jo til prosjektet ditt og vet det er lite som er tilfeldig her.

Det er artig å se hvor gjennomført du gjør ting fiskesmurf.
En god læretråd for alle som er godt over middels interessert i proff koidam.



[Fiskesmurf]

Takker, Øyvind...
Jeg er fryktelig glad i setningen "Do it ones, and do it right"...

De ser ca. slik ut:

Når man stopper pumpa, flyter den opp litt så strømningen inn i skimmeren stopper.

Den på filmen er laget av Oase.
Den står på en sokkel nede på bunnen av dammen, og har en kurv i skimmeren som fanger opp den grove dritten.
[video=youtube;xHm7GcaUJag]http://www.youtube.com/watch?v=xHm7GcaUJag&feature=related[/video]

Men den jeg skal ha har litt større omkrets og har ikke løvfanger i skimmeren.

Jeg skal lage et lite filter utenfor dammen i steden som skal fange opp dritten i steden.
Da slipper man å henge ut over dammen for å komme til løvfangeren ute i skimmeren.

Jeg skal kjøpe min hos Koi.no og den ser slik ut:
http://koishop.gullfiskene.net/wwwkoishopgullfiskenenetflyteskimmerp416html-p-416.html

Montering av denne:

Du kjører bare et 110mm rør inn gjennom damveggen,
vinkler det 90 grader opp og grov-tilpasser toppen av røret i forhold vannstanden i dammen.
Så settes skimmeren bare på toppen av dette røret.
Skimmeren flyter på vannet og justerer seg dermed selv i forhold til vannstanden.



[Tommy]

Det er den jeg har på dammen min også..montert med 110mm rett i en cetus sieve..Kjempefin skimmer
Ikke Oase sin, men den som koi.no selger



[Tommy]

Den som Oase selger er etter min mening ubrukelig.



[Fiskesmurf]

Jeg er enig, Tommy...
Den til Oase har så liten løvfanger at den jo blir full bare i løpet av noen minutter på dager med litt løvfall.

Og har man en dam uten en grunn sone er det umulig å plassere den på bunnen siden den må stå på en slik kort sokkel.

OK... så var tiden inne for å lage røropplegget for bunndrenene.

For dere som ikke vet hva et bunndren er:
Man kan sammenligne det med et sluk i badegulvet.

Jeg har montert to bunndren med 110mm rørtilkobling.
Det ene bunndrenet er med luft-tilkobling og membran i topplokket.
Noen har lett for å kalle dette for en spinndrifter, men de er konstruert litt anderledes.

Innerst i enden der har jeg plassert ventiler så jeg kan stenge av vannet ved kanten av dammen slik at jeg kan lense tomt rørene som går utenfor dammen for vinteren.
Da blr det bare rørene under dammen som blir stående med vann.
Så tenkte jeg å sette et stort rør loddrett som skal isoleres, og tres ned over de to ventilene slik at jeg kan komme til ventilene for lukking/åpning utenfor dammen.

Grøfta inn der skal så fylles igjen opp til bunnivået for den sidedammen.



[Fiskesmurf]

Har fått laget kummene over ventilene hvor jeg skal stenge av vannet for vinteren.

Isolert kummene og lagt isolering rundt bunndren-rørene og lagt varmekabel i et spor i rør-isolasjonen.
La varmekabelens tilkobling opp av den ene kummen og la så kabelen fire meter innover det ene røret, så i en sløyfe over til det andre røret og la så kabelen ut igjen til kummen på det andre røret.

Røret med slangen i til høyre er luftslangen til bunndrenet med luftmembran..
Den slangen har jeg lagt opp av bakken på baksiden av den ene kummen slik at jeg får den frem videre da jeg graver grøfta videre ut mot filteret til sommeren.



[Fiskesmurf]

Litt mer fra røropplegget...



[KirstenK]

Jeg også tror jeg må besøke deg en dag, for jeg blir helt snurrete av alle rørene som går hit og dit. Har skikkelig problemer med å følge med, og jeg har sett dette prosjektet før på Gullfiskene.net. Det ser nesten ut som vi er nødt til å bli rørleggere for at jeg skal klare å planlegge neste dam. Kanskje vi skulle ta en skoleutflukt til deg en dag?. Flere her som er nyskjerrige?



[Fiskesmurf]

Som sagt, Kirsten...
Bare å si i fra når du ønsker å komme så skal vi se om det passer.
Jeg er stort sett hjemme på kvelder og helger og holder for det meste på i dammen.
_______________

Da er hovedbunnen ferdig støpt...

Holdt på å armere til det ble ferdig, og det ble så sent da at jeg ikke orket å gå inn og hente kamera.
Tenkte heller å ta bilder før vi begynte støpingen, men betongbilen kom 20minutter før den var bestilt, så det ble ikke tid til å ta noen bilder før støping.



Bunnen ser nesten helt flat ut på bildene, men det ar faktisk rundt 20cm fall mot drenene...
Det går en rygg midt mellom drenene som har ca. samme høyde som høyeste nivået på kanten av dekket rundt.

Brukte laser og justerte inn en lire som jeg bare flyttet med meg rundt i ytterkantene og over ryggen og dro av med et bord mellom denne lira og ned på drenene.
Deretter brettskuret og stålskuret det til slutt.
Dekket ble 15-20cm tykt og det gikk med 3m³ betong.



[Fiskesmurf]

Så er veggmuringen i gang.
Går tregt å mure og det går med mye mørtel når man murer i sving, gitt...
Og så går det med mye tid på første skiftet fordi jeg borrer ned og gyser fast armering i dekket som går opp i blokkene i første skiftet.
Jeg turte ikke å lage denne armeringen som vinkler fast i nettet før jeg støpte dekket.
Ville garantert ikke klare å få de opp på riktig plass i forhold til hullene i blokkene.
Blander i steden betongsuppe som jeg heller i hullene før jeg slår jernene nedi.
Jeg kommer ikke til å spare på armeringen her.
Det blir stigearmeringer i alle fugene, og jeg skal mure slik at jeg får hullene i blokkene til å passe oppover på veggen slik at jeg kan tre stående armeringer nedi etterpå og fylle i betong.
Tar med en tynn vibrostav hjem fra jobb da det skal skje så jeg får betongen godt nedi der.



[Fiskesmurf]

Så er det bare å mure blokker til jeg kommer opp i høydene som bunnen i de grunne sonene skal ha.

Jeg har ikke laget hullet så stort at jeg har plass til å gå på utsiden av Leca-veggen for å slemme utsiden av Lecaen.
Det er bare plass til armen og slemmekosten der.
Derfor er jeg nødt til å mure to blokkeskift, og slemme de før jeg kan mure de to neste for så å slemme de.
Lenger ned rekker jeg ikke med armen.



[Tommy]

Det ser trangt ut ja
